folder Projets new Nouveau | folder Importer CECB
  No de projet Propriétaire Objet Canton Modifié le Statut
Edit 001 Hans Muster Villa test.. ZH 01.11.2012 En cours copy delete

Importer un projet CECB

Haben Sie schon einen GEAK für dasselbe Gebäude erstellt ?
Ja, ich möchte die GEAK Daten importieren ...

(Remplir tous les onglets avec des valeurs d'une villa test..)

Localisation

Ville :
Rue et numéro (facultatif) :


Koordinatensystem Breitengrad Langengrad Höhenlage
International (WGS84) : m
Schweiz (CH1903) : m

Horizontüberhöhung



Orientierung NN-EES-ESS-WWN-W
Horizontwinkel [°]

Données climatiques

Höhenlage : m. ü. M.   (-- Google Maps)
Kanton :
Klimastation (SIA 2028): (- Meteo)
Baujahr :
envelope A = m
B = m
C = m
D = m
E = m
F = m
G = m
Stockwerke ABCD =
Stockwerke EFG =
Fensteranteil :
envelope
N = %
E = %
S = %
W = %
Wärmeerzeugung / Typ :
Type de construction (énergie grise) :
Administrative Angaben
Projektname : -
Akten Nr :
Besuchsdatum :
Bemerkungen :
Projektverfasser
Anrede : -
Firma :
Vorname :
Name :
E-mail :
Tel. :
Strasse und Nr :
PLZ / Ort :
Inhaber
Anrede : (Adresse suchen : -- tel.local.ch) -
Firma :
Vorname :
Name :
E-mail :
Tel. :
Strasse und Nr :
PLZ / Ort :
Gebäude
Strasse und Nr : -
PLZ / Ort :
Baujahr :
EGID Nr : (-- EGID online)
OrientierungNN-EES-ESS-WWN-W

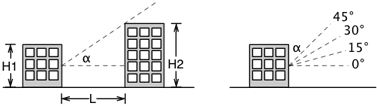

Horizont (in der Nähe) :
Gebäudehöhe (H1) [m]
Blendehöhe (H2) [m]
Abstand zwischen den Gebäuden (L) [m]
Winkel (Blende) (α) [°]
  -
Kombiniert Horizont
Horizontwinkel

Verschattungsfaktor FS1 [0..1]

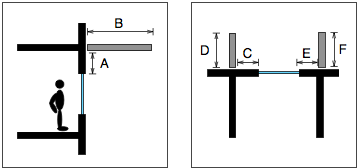

"Le facteur de réduction dû à l'horizon (FS1) peut être déterminé selon la façade. La hauteur moyenne de l'horizon est déterminée en milieu de façade. L'effet des ombres dû à l'horizon est déterminé en fonction des bâtiments existants au moment du calcul, et en fonction des bâtiments planifiés lors d'un projet comprenant plusieurs bâtiments." (SIA 380/1)

Der U-Wert kann entweder berechnet werden (s. unten) oder vom BFE Bauteilkatalog übernommen werden. (Bauteilkatalog PDF)

Dicke λ-Wert | Materialien
cm
cm U-Wert = W/(m2 K) U scale X

+ Mit diesem U-Wert,
ein Bauteil mit einer Fläche von m2
mit einer Innentemperatur von °C
und eine Aussentemperatur von °C
wird die folgende Heizleistung benötigen : W
um die Wärmeverluste zu kompensieren.


Energiebezugsfläche : m2 - -
Zonenname :
Gebäudekategorie :
Anzahl Wohnungen : (nur für Kat. Wohnen)
Anzahl Bewohner : -
Wärmespeicherfähigkeit :
Wärmeübergabe :
Regelung :
Lüftung :
  WRG Lüftung : % -
  Luftstrom : m3/h -(SIA 2023)
Innentemperatur : °C -

- Opake Bauteile

Name Typ Neigung Azimut
o
Gegen U-Wert
W/m2 K
Brutto
fläche
° ° - m2
X

wind rose

-Fenstertyp

Name Rahmen Verglasung Abstandshalter
X

-Fensterliste

Name Fassade Abmessung Anzahl Fenstertyp Verschattung -
Breite : m
Höhe : m
Anz. Flügel :

Rahmenanteil : %

X

- Wärmebrücken

Name Länge
m
ψ-Wert
W/m K
X

o Wärmebedarf neu berechnen

Ae Ath Ath / Ae
m2 m2

Flächen

Bauteil - Opake Bauteile - Fenster
Dach m2 m2 --
Aussenwände m2 m2 --
Boden m2 m2 --

Wärmeverluste

Dach W/K - %
Aussenwände W/K - %
Boden W/K - %
Fenster W/K - %
Wärmebrücken W/K - %
Lüftung W/K - %
Summe W/K   %

-Wärmeleistungsbedarf (SIA 384.201) : kW     ( W/m2)

Wärmebedarf (SIA 380/1)

QT QV Qi Qs ng Qh Qh,li QWW

Qh = (QT + QV) - ng (Qi + Qs)

Monat QT QV Qi Qs ng Qh
Januar -
Februar -
März -
April -
Mai -
Juni -
Juli -
August -
September -
Oktober -
November -
Dezember -

o Importer les valeurs (surfaces, valeurs U) du bilan thermique

Elément Hypothèses Surface Energie grise / m2 Energie grise
Toiture Valeur U : W/m2°K
m2 MJ/m2 MJ
Murs extérieurs Valeur U : W/m2°K
m2 MJ/m2 MJ
Sol Valeur U : W/m2°K
m2 MJ/m2 MJ
Dalles d'étage m2 MJ/m2 MJ
Cloisons SRE : m2

Hauteur d'étage : m
m2 MJ/m2 MJ
Fenêtres Cadre :
Vitrage :
Part de cadre : %
m2 MJ/m2 MJ
Total :       MJ



Indice d'énergie grise : kWh/m2a.



Eléments Energie grise / m2 Energie grise totale
Toiture : - - % -
Murs extérieurs : - - %
Sol : - - %
Dalles d'étage : - - %
Cloisons : - - %
Fenêtres : - - %
Puissance de chauffage du bâtiment : info kW hot water
Température eau froide : info °C
Température eau chaude soutirée : info °C
Température eau chaude accumulée : info °C
Coefficient d'efficacité du ballon d'ECS : info °C
Besoins d'ECS (L) : info
10 minutes 1 h 24 h
-
Type de chauffe-eau :   info
info
info

Temps de charge du chauffe-eau : info h
Volume minimal du chauffe-eau : info L
Puissance ECS : info kW
Puissance chaudière avec réduction nocturne: info kW
Puissance chaudière sans réduction nocturne: info kW

Calcul du temps de charge d'un boiler :

  hot water °C
L
  kW
°C
Temps de charge h

Piscines extérieures

Surface d'eau du bassin Température de l'eau Puisssance
m2 kW
  Wärmeerzeugung 1 Wärmeerzeugung 2
Name :
Typ :
Einbaujahr :
Wirkungsgrad Heizung / WW : / - / -
Leistung : kW kW
Energieträger :
Sonnenkollektoren : Fläche : m2 - Fläche : m2 -

  Stromerzeugung
Photovoltaikanlage : Fläche : m2



Erzeugung für beheizte Zone 1 : Heizung : -
  Warmwasser Winter :
  Warmwasser Sommer :

o Minergie Kennzahl neu berechnen

  kWh kWh/m2 JAZ Faktor Summe
Wärmebedarf (Qh) -
Warmwasser Winter (Qww) -
Warmwasser Sommer (Qww) -
Lüftung -
Photovoltaikanlage -
Summe     kWh/m2 = Minergie Kennzahl


Minergie

-

Energieverbrauch für die Heizung und das Warmwasser :

Energieträger Jahr 1 Jahr 2 Jahr 3 Durchschnitt = kWh
=
=
=
=
=
        Summe = kWh
Anteil an Energieverbrauch : - % = kWh

o Energiebilanz neu berechnen

GEAK   Energiekennzahl
gemäss Energieverbrauch kWh/m2 = MJ/m2 = SIA 2031
gemäss SIA 380/1 kWh/m2 = MJ/m2 = SIA 2031
Abweichung %



Coûts du bâtiment

Données
Prix au m3 standard : CHF/m3 -
Facteur de correction des coûts : %
Volume SIA : m3
SRE : m2
Résultats
Coût au m3 corrigé : CHF/m3 -
Coût total : CHF
Coût au m2 : CHF/m2

Heizung

EBF Spezifische Heizleistung Leistung Erzeugung Höhenlage Energie-verbrauch
m2 kW m kWh

Energieträger   Energiepreise Tx inflation Externe Kosten -
-Chaleur à distance   CHF/kWh % CHF/kWh
- Erdgas   CHF/kWh % CHF/kWh
- Strom Hochtarif   CHF/kWh % CHF/kWh
- Strom Niedertarif   CHF/kWh
- Heizöl CHF / 100L CHF/kWh % CHF/kWh
- Pellets CHF / Tonne CHF/kWh % CHF/kWh

  η | JAZ - Investitions-kosten - Betriebskosten
( Jahre )
Summe (inkl. externe Kosten)
Chaleur à distance 1 ---
Gaskessel 2 ---
ölkessel 2 ---
Pelletskessel 2 | 3 ---
Wärmepumpe Luft/Wasser 4 ---
Wärmepumpe Erdsonde 4 ---
Elektroheizung 5 ---

1 CAD réaliste si la consommation atteint annuellement 400 MWh/ha ou 2 MWh/m de conduite de chauffage à distance.

2 Pompe de circulation du chauffage classe A : W (environ 1 W par kW de chauffage). Prix : CHF

3 Volume du local de stockage des pellets : m3

4 Température de départ max 35°C en neuf, 55°C en rénovation. Une température de départ inférieure de 5°C améliore le COP de 10% environ.
Longueur des sondes géothermiques pour avec le COP spécifié : m
(max. 100 kWh/m de sonde et par an, longueur maximum 150 m par sonde, espacement de 10 m recommandé entre les sondes)
Prix du forage inclus : CHF (80.-/m)
Pompe de circulation des sondes : W (environ 1.5 à 2 W/m de sonde)
PAC eau/eau : débit recommandé : L/h sur la nappe (environ 200 L/h par kW) ou L/h en surface (environ 400 L/h par kW)
Valeurs indicatives de dimensionnement, ne remplace en aucun cas un calcul plus précis selon la norme SIA 384/6.

5 Le chauffage électrique est en principe interdit.

Isolation de conduites de chauffage et d'ECS (fourniture et pose) : 40.-/ m1

Les coûts d'investissement comprennent la fourniture et la pose, en principe y compris la production d'ECS.

Lüftung

Energiebezugsfläche Typ Kosten
m2 CHF

Warmwasser : thermische Solaranlage

Gebäudekategorie EBF Anzahl
Personen
berechnet
Anzahl
Personen
gewählt
Kollektoren-
fläche
Speicher Erzeugung Kosten
m2 L kWh/an CHF
-

Alternativlösung für EFH :
Wassererwärmer mit Wärmepumpe (Kosten = 5'000.-, JAZ = 2.5), eventuell mit 8 m2 Photovoltaikanlage.

Photovoltaikanlage

Fotozellefläche Leistung Erzeugung / Jahr Kosten
m2 kWp kWh CHF *

* Ce prix comprend les panneaux solaires, les onduleurs et le raccordment électrique.

Rendement en fonction de l'orientation et de l'inclinaison des capteurs :

solar orientation

(Source : EnergieSuisse 2007). Voir aussi : calculateur solaire de Swissolar et PV potential estimation utility.

Dach, Aussenwand, Boden

Bauteil
(Name)
Fläche (m2) Bauteil
U-Wert
Massnahmen (1) U-Wert Zielwert λ-Wert (2) Dicke
Wärme-dämmung
Kosten
/m2
Kosten Förder-beiträge (3) Negawatt (4)
Summe - - - - - - -
X

(1) Massnahmen:
-
DA-1 Schrägdach : Innendämmung
DA-2 Schrägdach : Aussendämmung über Sparren
DA-3 Schrägdach : Aussendämmung neu mit Unterdach
DA-4 Flachdach : Aussendämmung (Warmdach)
DA-5 Flachdach : Aussendämmung (Umkehrdach)
DA-6 Dachboden (nicht begehbar - unbeheizt)
DA-7 Dachboden (begehbar - unbeheizt)
(2) λ-Wert :
Lambda-Wert für die zusätzliche Wärmedämmung
0.025 : PUR alu, GoPF
0.030 : PIR, PUR, Neopor
0.035 : Mineralwolle, EPS, XPS (Neubau)
0.040 : Mineralwolle, EPS, XPS (Altbau)
0.045 : Schaumglas, Pavatherm, Zellulosefasern, Korkplatten
-
AW-1 Aussenwand : verputzte Aussenwärmedämmung
AW-2 Aussenwand : Hinterlüftete Holzfassade
AW-3 Aussenwand gegen Erdreich : Innendämmung
IW-1 Innenwand gegen unbeheizt : Innendämmung'
(3) Förderbeiträge :
Das Gebäudeprogramm
-
BO-1 Boden gegen unbeheizt
BO-2 Boden gegen Kriechkeller
BO-3 Boden gegen Aussen
(4) Negawatt :
Investitionskosten in CHF pro kWh gespart während 30 Jahren. Je kleiner desto besser.
Les coûts pour l'isolation comprennent la fourniture et la pose, en principe y compris les éventuels échafaudages.

Fenster

Rahmen : Verglasung :
Name Anzahl Breite Höhe Fläche Kosten Förder-beiträge
m m m2
m m m2
m m m2
m m m2
m m m2
m m m2
Summe - - m2

Türe

Typ Name Anzahl Breite Höhe Fläche Kosten Förder-beiträge
m m m2
m m m2
m m m2
Summe - - - m2

Stores

Surface Type de store Coût
m2 CHF

Les protections solaires doivent idéalement être extérieures, mobiles, ventilées, motorisées avec une sonde de rayonnement (consigne 150W/m2) et résistantes au vent de classe 2 (40 km/h pendant 1 heure, 60 km/h pendant une minute et 75 km/h en rafale pendant 1 seconde). (selon SIA 382/1 point 2.1.3.9)

Film de protection solaire

Surface Coût
m2 CHF

Les films sont posés à l'intérieur et réduisent les gains solaires en hiver aussi !

Ventilateurs

Ventilateur de table : 50 à 100.-
Ventilateur colonne : 150 à 200.-
Ventilateur de plafond : 250 à 400.- (sans la pose, prévoir un ventilateur pour 25 m2)

Climatiseurs

Puissance de froid à installer
= pointe de la puissance de froid x 0.7 (construction légère)
= pointe de la puissance de froid x 0.45 (construction massive)
La pointe de puissance de froid = somme des puissances des personnes, appareils, éclairage et gains solaires (pour les gains solaires on prend la surface de la plus grande façade vitrée * valeur g * 900 W/m2 )

Climatiseurs mobiles jusqu'à 3 kW :
Climatiseur mobile monobloc à simple conduit (1 kW électrique, EER=2) : 800 à 1000.-
Climatiseur split mobile (1 kW électrique, EER=3.2) : 1500 à 4000.-

Climatiseurs fixes (système split) jusqu'à 12 kW:
EER = 4, environ 1000.-/kW thermique installé (1/3 appareil, 1/3 accessoires, 1/3 pose)

Climatiseurs fixes dès 12 kW :
groupes de froid Trane,York, Carrier et cie... voir les EER sur eurovent-certification.com
tour hybride Seven air hybricool dès 50 kW

Evaporative cooling :
consomme 80% d'électricité en moins qu'un système split
par exemple breeze air mobile cooler (0.75 kW électrique, 9 kW thermique)
évaporation indirecte : oxy-com.com
